شير سر مخزن:

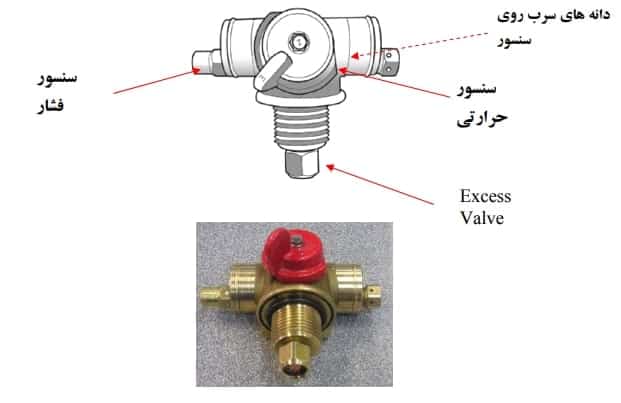

اين قطعه يك شير دستي سه طرفه مي باشد كه قبل از وارد شدن به كارخانه بصورت بسته شده روي مخزن قرار دارد. يك طرف اين شير سه طرفه به مخزن، يك طرف به لوله پركن و طرف ديگر به لوله فشار قوي متصل مي باشد. در سمت پركن يك شير يكطرفه بر روي آن نصب گرديده تا از خروج گاز
از مخزن به سمت پركن جلوگيري كند و در هنگام تعميرات مثلا تعويض لوله فشار قوي مي توان بصورت دستي شير را بست و از ورود گاز فشار بالا به داخل لوله ها و سيستم جلوگيري كرد. در سمت پركن شير سر مخزن يك سنسور مكانيكي ساده كه به عنوان سوپاپ اطمينان فشار عمل مي
كند قرار داده شده است. اين سنسور داراي سوراخهايي است كه در فشار آزمون 300 بار عمل كرده و باز مي شوند. بدين ترتيب با انتقال مقداري از گاز فشار بالا به بيرون مخزن باعث كاهش و تعديل فشار گاز موجود در مخزن مي گردد. همچنين اين شير در سمت تهويه داراي يك سنسور مكانيكي ساده ديگري نيز مي باشد كه به صورت سوپاپ اطمينان حرارتي عمل مي كند. در سر اين سنسور لكه هاي سفيد رنگ سرب قرار داده شده است و هنگامي كه دماي مخزن به حدود 110 درجه سانتيگراد برسد براي جلوگيري از انفجار مخزن اين قطعات ريز سربي ذوب شده و منافذ مربوطه باز مي شوند و گاز به سمت خارج انتقال مي يابد. وقرار دارد كه يك سوپاپ Excess Valve در نهايت در سمت مخزن شير دستي يك والوي به نام يكطرفه بوده و در زماني كه فشار داخل مخزن كمتر از 200 بار باشد اجازه ورود گاز به داخل مخزن را مي دهد ولي در صورتي كه فشار مخزن به 200 بار برسد مسير گاز ورودي را مي بندد.
شير دستي سرويس:
در خودروهاي وانت پيكان دو گانه سوز توليدي با كيت لندي رنزو سابقا از يك شير سرويس درقسمت محفظه موتور و قبل از رگلاتور استفاده مي شده است كه اخيرا اين قطعه ديگر كاربرد ندارد. اين قطعه به صورت مجموعه مشترك با سنسور فشار گاز OMVL در خودروهاي توليدي باردو با كيت و گيج مربوطه توليد شده است. شير سرويس يك شير سه طرفه مي باشد كه گاز فشار قوي توسط لوله هاي مربوطه وارد مي شود، يكياز خروجيهاي آن به گيج نشان دهنده فشار گاز و خروجي ديگر به سمت رگلاتور مي باشد. اهرم دستي شير ارتباط بين ورودي گازو خروجي به رگلاتور را قطع و وصل مي كند.
وظيفه اين شير قطع جريان گاز بصورت دستي در هنگام تعمير قطعات پايين دست ميباشد( منظور آن دسته از قطعاتي است كه بعد از شير سرويس قرار دارند به عنوان مثال تعويض رگلاتور) روي اين شير يك فشارسنج قرار دارد.در نمونه هاي توليدي شركت لندي رنزو، فشارسنج داراي صفحه مدرجي
است كه روي شير نصب شده است و از محدوده فشار صفر تا 400 مدرج شده است. دقت اين فشارسنج 5 بار مي باشد و توانايي نشان دادن فشار گاز تا 400 بار را دارد. قبلا به منظور جلوگيري ازنوسانات عقربه نشانگر و دمپ كردن ارتعاشات موجود از پارافين مايع در داخل گيج استفاده مي كردند
ولي به موجب ايرادات ايجاد شده از قبيل يخ زدگي پارافين و عدم عملكرد صحيح قطعه ديگر استفاده از آن بي مصرف مي باشد. براي نصب اين قطعه به صورت مناسب در جاي خود،يك براكت فلزي و براي ثابت نگهداشتن براكت يك مهره فولادي در محل مربوطه همانطور كه در شكل بصورت واضح مشخص مي باشد كار گذاشته شده است و خروجي مجموعه به لوله هاي فشار قوي متصل مي باشد. در داخل مجموعه از يك واشر آلومينيومي براي آب بندي گيج استفاده شده است.عملكرد گيج فشار طوري است كه در هنگام قطع دستي شير سرويس، باز هم مقدار فشار گاز در لوله فشار قوي نمايش داده مي شود يعني با بستن شير، خروجي گاز مجموعه قطع مي گردد و مسير آن هيچ ارتباطي با گيج نشانگر ندارد.
مجموعه شيردستي ، گيج و سنسور فشار كيت
