لوله فشار قوي:
اين لوله از جنس فولاد بوده و داراي روكش لاستيكي سياهرنگي به منظورجلوگيري از آسيب ديدن هنگام برخورد سنگريزه هاي جاده و ... مي باشد. در خودروي وانت اين لوله دو تكه بوده و تكه اول آن از سر مخزن تا فلنج تهويه مي باشد كه در محفظه بار و داخل خودرو مي باشد و تكه دوم از فلنج
تهويه تا محفظه داخل موتور و سر شيردستي مي باشدكه بخش عمده آن در زير خودرو قرار دارد.
اتصال اين دو قسمت از لوله در محل فلنج تهويه بوده و توسط قطعه اي به نام رابط لوله گاز مي باشد اين اتصالات قادر به تحمل فشارهاي بالايي مي باشند. با توجه به شكل ظاهري آن در قسمت انتهايي آن شيبي تعبيه شده است كه بايد به شيوه صحيح در محل خود نصب گردد بطوريكه به كمك خلاء
نسبي ايجاد شده در انتهاي فلنج در حين حركت خودرو، گازهاي نشتي احتمالي از داخل لوله هاي خرطومي جمع آوري شده و به فضاي بيروني خودرو انتقال يابد.
مخزن cng:
گاز را بصورت گازي و فشرده و با فشار حدود 200 بار در خود ذخيره مي كند و منبع ،CNG مخزن سوخت گازي ما را تشكيل مي دهد. داراي ساختار دو لايه بوده و از جنس فولاد مي باشد و در ساخت آن شرايط ايمني خاصي با تكنولوژي بالا رعايت شده است. اين مخازن در كليه خودروهاي توليدي
75،100 و ،62 ، شركت ايران خودرو يكسان بوده و ارتباطي با نوع خودرو ندارد. در اندازه هاي 57، 112 ليتري موجود مي باشند.مخزن استفاده شده در خودروي روآ و آردي گازسوز مخزن 57 ليتري مي باشد ، در خودروي وانت گازسوز از مخزن 112 ليتري با وزن حدود 100 كيلوگرم استفاده مي شده كه اخيرا از دو مخزن مجزاي 35 ليتري براي افزايش فضاي محفظه بار استفاده مي شود. از ديگر مشخصات مخزن فشار كاري 200 بار در دماي 15 درجه سانتيگراد، فشار آزمون 300 بار و فشار تركيدن حدود 450 بار مي باشد. اين مخازن داراي بازرسي هاي دوره اي مي باشند كه سيستم مورد تست مجدد قرار مي گيرد و شرايط آن به لحاظ ايمني بازرسي مي گردد.

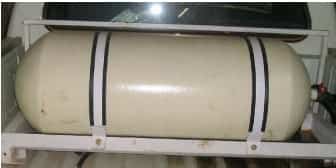

مخزن و اتصالات آن در پشت خودروي وانت

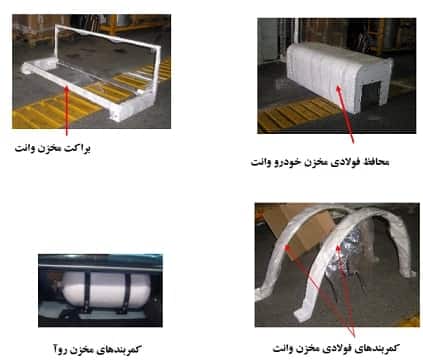

پايه ها و كمربندهاي نگهدارنده مخزن:
از آنجا كه مخزن cng داراي وزن نسبتا زيادي است، براي حفظ آن در جاي خود از پايه نگهدارنده مخزن گاز و كمربندهاي مخزن كه شامل لاستيك كمربند و تسمه فلزي مي باشد استفاده مي شود. براكت مخزن به گونه اي طراحي و بر روي خودرو نصب شده است كه مخزن توانايي
4/5 به سمت بالا و پايين را g 8 به سمت دو طرف خودرو و g ، 20 در جهت جلو و عقب g تحمل شتابهاي داشته باشد. لذا نصب صحيح آن در جاي خود از اهميت بالايي برخوردار است. در خودروي وانت به دليل باز بودن محفظه بار و نداشتن سقف در عقب خودرو از يك محافظ فولادي براي محافظت مخزن در برابر باران، گردوخاك و نگهداري در برابر ساير عوامل محيطي استفاده شده است.
