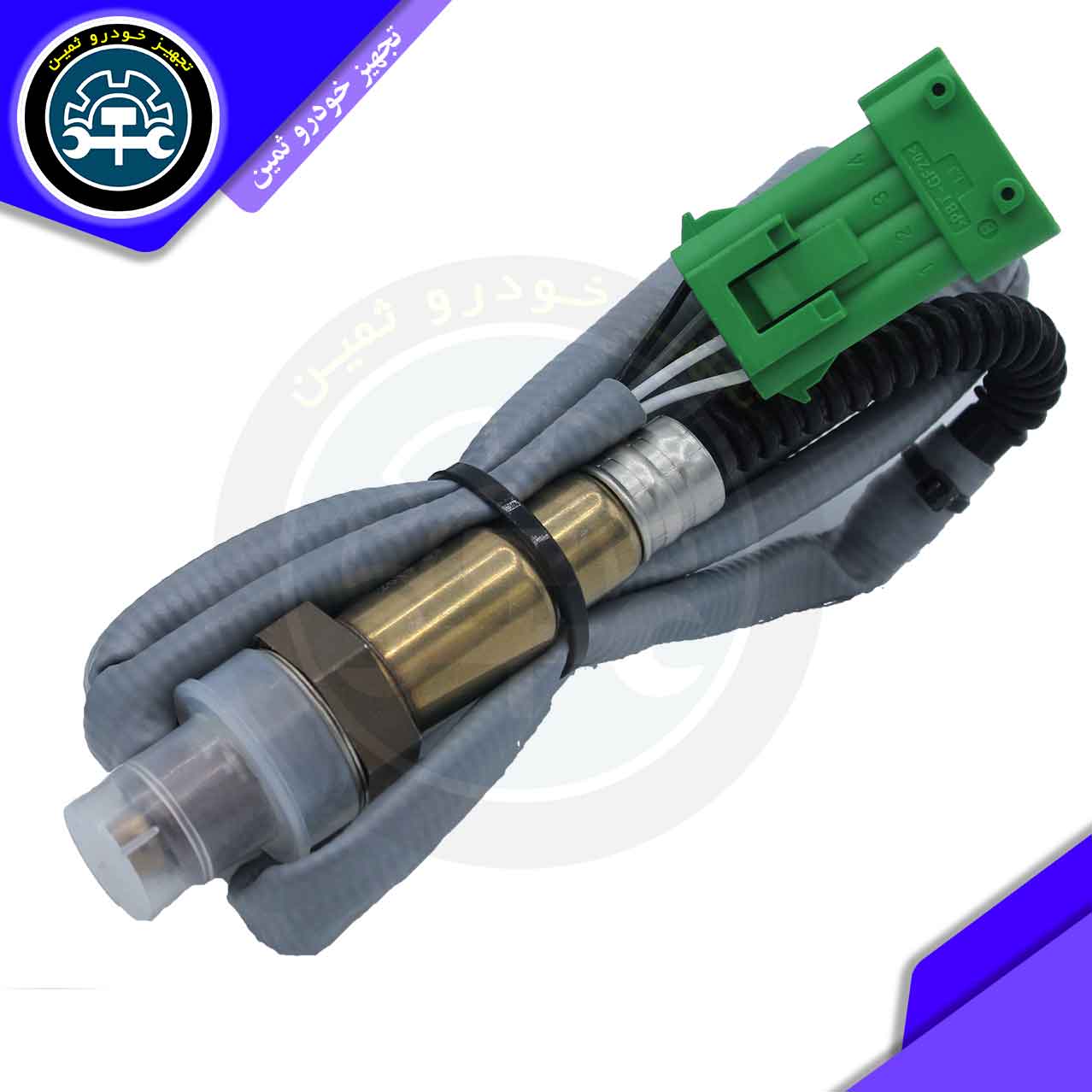

سنسور اکسیژن (oxygen    sensor)

این سنسور مقدار اکسیژن موجود در گازهای خروجی اگزوز را می سنجد و آن را تبدیل به ولتاژ می کند. ECU طبق اطلاعات دریافتی از این سنسور مخلوط سوخت و هوا را تنظیم می کند. پس وظیفۀ این سنسور یکی محاسبۀ نسبت مخلوط سوخت و هوا و دیگری کنترل غلظت مخلوط سوخت و هواست. این سنسور که در سیستم ها دو عدد از آن به کار می رود، نسبت به اکسیژن موجود در دود حساس است. عکس العمل این سنسور در مقابل اکسیژن تولید ولتاژ مستقیم است که بین 0,1 تا 0،9 ولت است. این سنسور به ECU این امکان را می دهد تا با اطلاعات دریافتی از خروجی اگزوز خودرو به تنظیم دقیقتر مقدار هوای سوخت و آوانس جرقۀ موتور بپردازد. ( در خودروهای تولید داخل از یک سنسور اکسیژن استفاده شده است. )

روش های عیب یابی سنسور اکسیژن :

در صورت خرابی این سنسور در کارکرد خودرو عیب هایی به وجود می آید :

1. مقدار مصرف سوخت بالا می رود و در نتیجه ایجاد آلایندگی افزایش می یابد.

2. خودرو بد کار می کند و امکان ریپ زدن خودرو نیز وجود دارد.

3. اگر المنت گرمکن این سنسور خراب شود خودرو در هنگام روشن شدن دچار خام سوزی می شود

4. در صورت وجود عیب در سنسور چراغ عیب یاب روشن خواهد شد.

تست سیم کشی و مدار قطعه :

پس از عیب یابی سنسور و تست های انجام شده و احیاناً تعویض سنسور ، اگر خطا برطرف نشد و سنسور اکسیژن عمل نمی کرد ، ممکن است عیب از سنسور تا کانکتور ECU باشد، باید طبق شکل زیر مدار را توسط اهم متر چک کنیم تا از سالم بودن مدار اطمینان حاصل نماییم.

• محل قرارگیری سنسور اکسیژن:

این سنسور بر روی منیفولد گاز خروجی قرار می گیرد.

روش های تست سنسور اکسیژن

روش های تست سنسور به وسیله دیاگ

با اتصال دستگاه دیاگ به قسمت منوی پارامترها می رویم و سپس مقدار ولتاژ تولیدی سنسور را چک می نماییم مقدار ولتاژ ارسال شده توسط سنسور اکسیژن را چک می کنیم در حالت موتور روشن مقدار ولتاژ ارسال شده باید متغیر باشد

در صورتی که این عدد ثابت بماند و تغییر نکند سنسور اکسیژن خراب است وارد منوی کد خطا خطا را چک می کنیم اگر خطا به صورت لحظه‌ای یا موقت بود آن را پاک می کنیم و دوباره خطا را چک می کنیم اما اگر خطاب به صورت دائمی بود ابتدا از سلامت و تمیزی و محکم بودن

صورت قطع اطمینان حاصل می کنیم سپس وارد منوی پاک کردن خطا می شویم و خدا را پاک می کنیم و درختان پاک شده بود خودرو را روشن میکنیم و دوباره خطا را چک می کنیم ولی اگر پاک نشد سنسور اکسیژن خراب است و باید تعویض گردد
